車型概述

重汽豪沃24噸泡沫消防車是我廠采用重汽原裝底盤ZZ5447TXFV466ME1基礎上改裝而成，整車結構緊湊；專用部分由液罐、泵室、器材箱、動力輸出及傳動系統、管路系統、電氣系統等組成，廣泛適用于城鎮公安消防隊、石油化工、廠礦企業、森林、港口、碼頭等部門，可迅速接近火場展開滅火戰斗，撲救各種火災，是理想的消防裝備。

整車型號

重汽豪沃24噸泡沫消防車

底盤型號

ZZ5447TXFV466ME1

質量參數

(kg)

**總質量(kg)

42530

外形尺寸(mm)

11870×2540×3630mm

額定裝載質量(kg)

24600

罐體容積(mm)

20噸+4噸

整車整備質量(kg)

17780

軸   距 (mm)

1950+4625+1350

發動機

參  數

型號

D10.34.-50

排   放

柴油

功率/排量（kw/ml）

297/10518

生產企業

**重型汽車集團有限公司

性能參數

**車速(km/h)

90

輪距(mm)

前  橋

2110/2110

駕駛室

2

后  橋

1830/1830

鋼板彈簧

4/4/5

懸長(mm)

前  懸

1500

輪胎數

12

后  懸

2420

輪胎規格

1200R20

行駛角(°)

接近角

19

軸數

4

離去角

11

專用功能

水罐容量（L）

裝水20L +泡沫4L

消防炮

型號：PL48型消防炮,流量48L/S/1MPa 水射程：≥60m，泡沫：≥55m

消防泵

1,常壓消防泵型號：CB10/60車用消防泵，流量:60L/s，壓力：1.0MPa

2,引水時間≤35s（7m吸深）水環引水  夾心式全功率取力器

性能描述

駕駛室為全鋼框架焊接結構，材料采用優質碳鋼（Q23**），板材厚度4 mm，選裝不銹鋼罐體，經久耐用；器材廂門采用鋁合金簾子門，滾筒、滑槽導向，啟閉輕便、噪音小；器材廂兩側及后部翻板式踏板，采用氣彈簧、門止限位裝置雙重固定，安全性能可靠；除原車設備外，駕駛室內加裝有取力器**指示燈、100W**報器、LED**、標志燈、示廓燈開關及后部照明燈等；隨車器材見附表。

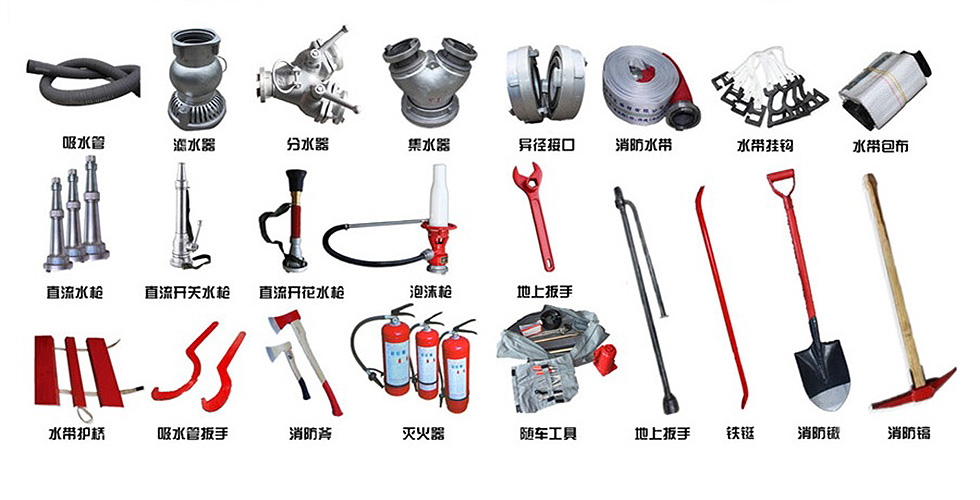

類別

序號

名    稱

規    格

數量

單位

備    注

隨 車

技 術

文 件

1

消防車使用說明書

1

本

2

消防車器材配置表

1

單

3

汽車底盤使用說明書

1

本

4

汽車底盤合格證

1

單

5

消防泵使用說明書

1

本

6

隨車附件（工具）

1

套

原底盤隨車附件、工具

滅 火

裝 備

 1

吸水管

150×4米

2

根

內扣式

2

濾水器

FLF150

1

件

內扣式

3

分水器

FII80/65×2-1.6

1

件

內扣式

4

集水器

JII150/80×2-1.0

1

件

內扣式

5

水帶

16-65-20

6

盤

低壓；內扣式

6

水帶

16-80-20

4

盤

低壓；內扣式

7

異徑接口

KJ65/80

1

件

內扣式

8

水帶包布

DT-SB

4

件

9

護帶橋

長570

1

副

10

水帶掛鉤

4

件

11

地上消火栓扳手

QT-DS1；長400

1

件

12

地下消火栓扳手

長860

1

件

13

吸水管扳手

FS150

2

件

14

直流水**

QZG3.5/7.5；65

1

支

低壓；內扣式

15

直流開花水**

QZK3.5/7.5；65

1

支

低壓；內扣式

16

消防桶

1

個

17

空氣泡沫**（含**吸液管）

QP8/0.7Z；65

1

支

低壓；內扣式

18

泡沫外吸液管總成

Φ40×2700

1

根

破 拆

救 生

工 具

1

滅火器

3㎏

1

具

2

鐵鍬

長1050

1

件

3

消防平斧

QTF-PF；長810

1

件

4

丁字鎬

QTF-DG；長830

1

件

5

鐵鋌

長1060

1

件

6

消防腰斧

長390 ；GF-285

1

件
